27,42 €

Vous cumulez 0.81 € en achetant ce produit

Hors stock

- +

Ce produit n'est actuellement plus disponible. Souhaitez-vous être informé par e-mail de sa disponibilité ?

Description

Contenu

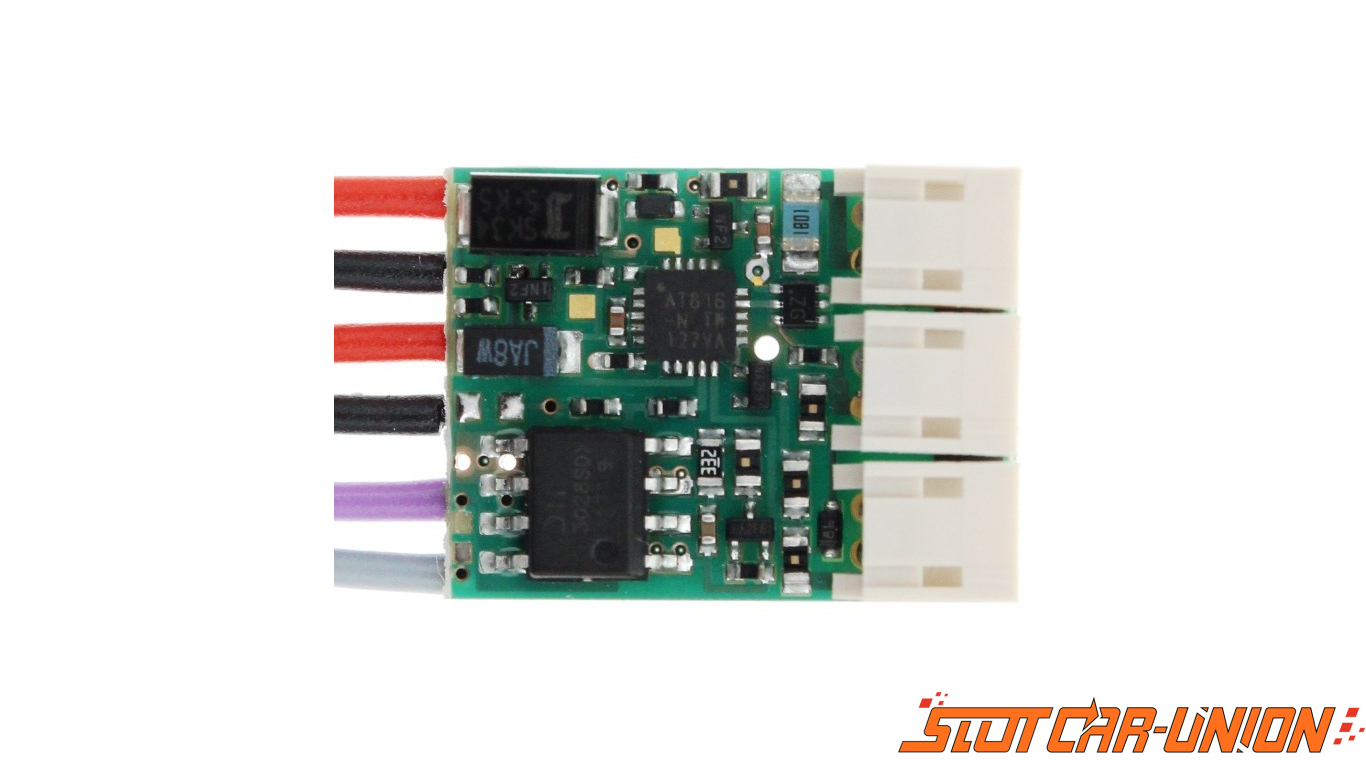

1 Décodeur avec câbles de connexion et diode IR
1 Support pour la diode IR
3 Câbles avec prises soudées pour éclairage
1 Guide d'instructions

Données techniques
Tension de fonctionnement minimum: 12,0 Volt DC
Tension de fonctionnement maximum: 15,5 Volt DC
Taille (L x W x H): 18,8 x 14,2 x 6,5 mm
Poids net: 2 g

Fonctions spéciales
Feux avant, feu arrière et feu de frein séparé
Fonction Safey Car ou Pace Car
Pas de programmation accidentelle pendant la conduite
Un freinage plus fort

La fonction pitlane n'est possible qu'avec le CU 30352 de Carrera

Instructions d'installation
Le décodeur doit être fixé, ex. par du ruban adhésif double face (non inclus), dans le châssis à une place appropriée. Pour le montage de la diode infrarouge, un trou de 3,0 mm de diamètre doit être percé dans la zone du tiers avant et vu d'au-dessus de 12,5 mm à gauche de la ligne centrale du châssis. Le support inclus pour la diode IR doit être collé dans l’emplacement du trou percé sur le châssis et la diode IR doit être montée dans celui-ci (colle chaude recommandée).
Le décodeur a des connexions séparées pour la lumière arrière et la lumière de freinage. Pour utiliser la fonction de feux arrière intégrée aux feux de freinage, les points de soudure (encadré rouge sur la figure 1) au bas du décodeur doivent être connectés.

Connexions décodeur
Tresses: Câble noir = - / rouge = +, sans prises, étamée
Diode IR: Câble noir = - / rouge = +, diode IR soudée
Moteur: Câble gris = - / violet = +, sans prises, étamée
Lumière: Prises pour câble d’éclairage

Recommandations
Fixation en parallèle d'un antiparasite aux bornes du moteur (47 à 100 nanofarads - non inclus).
Utilisation de la série 3mm LED standard en blanc ou rouge avec résistance en amont pour une meilleure apparence (680Ω pour blanc et 330Ω pour rouge - non inclus).

Fonctions principales
Pour modifier les paramètres, la voiture de slot doit être placée sur la piste dans le sens de la conduite. Toute modification de la programmation est confirmée par des feux clignotants rapides. Tous les paramètres restent stockés jusqu'à ce qu'une nouvelle programmation soit effectuée.

Encodage à un contrôleur de vitesse approprié
Démarrez le processus de codage en appuyant sur le bouton CODE de la CU et complétez le processus en appuyant sur le bouton de changement de voie du régulateur de vitesse.
Dans le cas de l'encodage en appuyant deux fois sur le bouton de changement de voie du le régulateur de vitesse, notez une courte pause entre les clics (environ 0,5 seconde). En outre, le véhicule doit être désactivé au moins 3 secondes avant chaque encodage. L'introduction du processus de codage est visuellement signalée par des feux clignotants rapides après la première double pression sur le bouton de changement de voie du régulateur de vitesse.

Réglage de la vitesse de base
En appuyant sur le bouton SPEED sur la CU, sélectionnez le niveau de vitesse souhaité et confirmez en appuyant sur la touche ENTER de la CU.

Réglage de l'effet de freinage
En appuyant sur le bouton BRAKE sur la CU, sélectionnez le niveau de freinage souhaité et confirmez en appuyant sur la touche ENTER de la CU.

Lumière on/ off
La voiture de slot doit être située au moins 3 secondes à l'arrêt sur la piste. Ensuite, la lumière peut être activée ou désactivée en appuyant sur le bouton de changement de voie sur le régulateur de vitesse.

Fiche technique

Longueur

18,8 mm

Hauteur

14,2 mm

Profondeur

6,5 mm

Poids

2 gr

Source de courant

12 - 15,5 Volts
